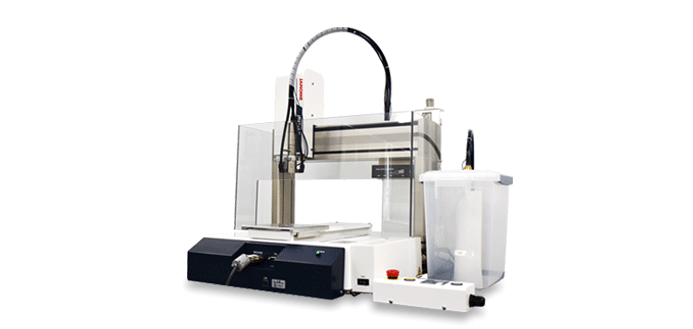

JR4000系列 電路板切割
-

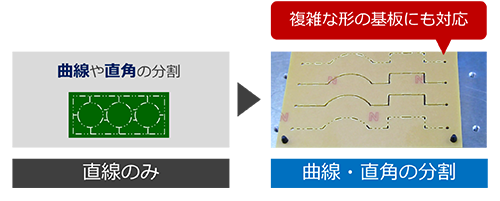

滑らかな切断面＆高精度な加工
ルーターカット方式により、基板への応力を最小限に抑えながら、エッジの滑らかな切断面を形成。
高性能ロボットのCP制御により、曲線から直線まで一貫した美しい切断を行えます。
-
省スペース設計
上方集塵式の採用により、別置きの集塵機が不要。
限られた作業スペースにも柔軟に設置でき、生産ラインのレイアウト自由度を高めます。
-
刃物の交換通知機能
自由に交換タイミングを設定できる「お知らせタイマー」を搭載。 -

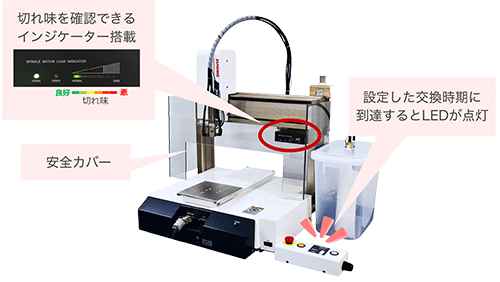

安全性への配慮
切断中の負荷や位置ズレを検知し、異常時には自動で緊急停止。
オペレーターが安心して操作できる安全設計です。
切断トルクをインジケータで可視化し、加工状態を一目で確認できます。
また、安全カバーを標準搭載しており、作業中の安全性に配慮した設計で安心して導入できます。
-
USBカメラによる位置補正（新機能）
JR4000シリーズでは、USBカメラ（オプション）での位置補正（オフセット補正）に対応しました。
ワーク位置がずれても、カメラ映像からズレ量を算出し、補正後の正確なカットが可能です。
安価なUSBカメラで高精度な補正加工を実現します。 -
オリジナル簡単ティーチング
－ PC軟體『JR C-Points III』(選購品) ※
※ティーチングデータやカスタマイズデータの作成・編集・保存をパソコン上で行えるジャノメのオリジナルプログラム入力システムです。 -
畫面顯示可對應11種語言
可在日語、英語、法語、西班牙語、義大利語、德語、韓語、中文（繁體字・簡體字）、捷克語和越南語之間切換語言顯示。 -
豐富的程式數量
切割程式最大為999程式，32000點。
適用於多種類，少量生產。

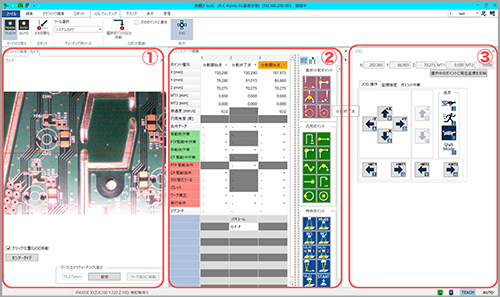

新しいUIデザイン
より直感的で使いやすいインターフェースを採用。大きなアイコンと分かりやすい操作画面で、初心者でも簡単に操作可能です。
画面上の大きなアイコンを用いて、簡単に切断プログラムの作成ができます。
①カメラ画像/ポイントグラフィックエリア
カメラ画像を見ながら画面をクリックして感覚的にティーチングをしていただけます。
グラフィック編集画面に切り替えて、CADデータから切削軌跡をティーチングすることも可能。
②プログラミングエリア
アイコンを用いて、簡単にプログラムの作成が可能。直接数値を入力、編集することもできます。
③ロボット操作エリア
操作アイコンを用いてジョグ操作ができます。

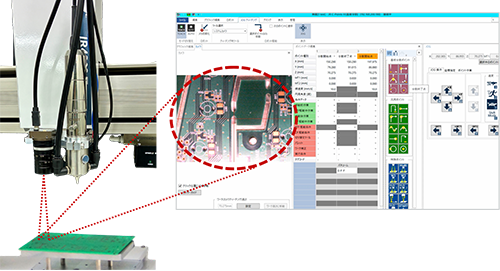

USBカメラ（オプション）によるティーチング／位置補正機能（新機能）
USBカメラを接続することで、PC画面上の拡大映像を見ながらポイントを指定し、アイコン操作で簡単・正確なティーチングが行えます。
JR4000シリーズでは、新たにUSBカメラによる位置補正（オフセット補正）に対応。
ワーク位置がずれても、カメラ映像からズレ量を算出し、補正後に正しい位置でカットが行えます。
専用カメラを使用せず、一般的なUSBカメラで位置補正を実現します。
點座標圖表編輯功能
DXF文件、Gerber Data、jpg文件讀取，能夠進行點、線（線段）、圓、圓孤的描繪功能。
動態途徑這種困難的位置決定也能在PC上正確的執行。
能夠針對DXF文件、Gerber Data等各自的相關座標情報進行編輯。
工具重設功能
刀具的粗度指定後，可設定位移半粗度軌跡功能。
以DXF為基準，能簡易的製作切斷程式。
原始數據
補正
多國語言應對
PC軟體可切換的語言有日語、英語、德語、中文(繁體字・簡體字)。
